E·Filter — Électrofiltre pour CTA et VMC
Filtration haute performance.Zéro consommable.−80 % d'énergie.
L'E·Filter TEQOYA remplace pré-filtre et filtre fin des centrales de traitement d'air par un électrofiltre unique, lavable, d'une durée de vie de dix ans.
- ePM1 95 %
- PDC 20–60 Pa
- 1 watt
- Zéro consommable
- Made in France

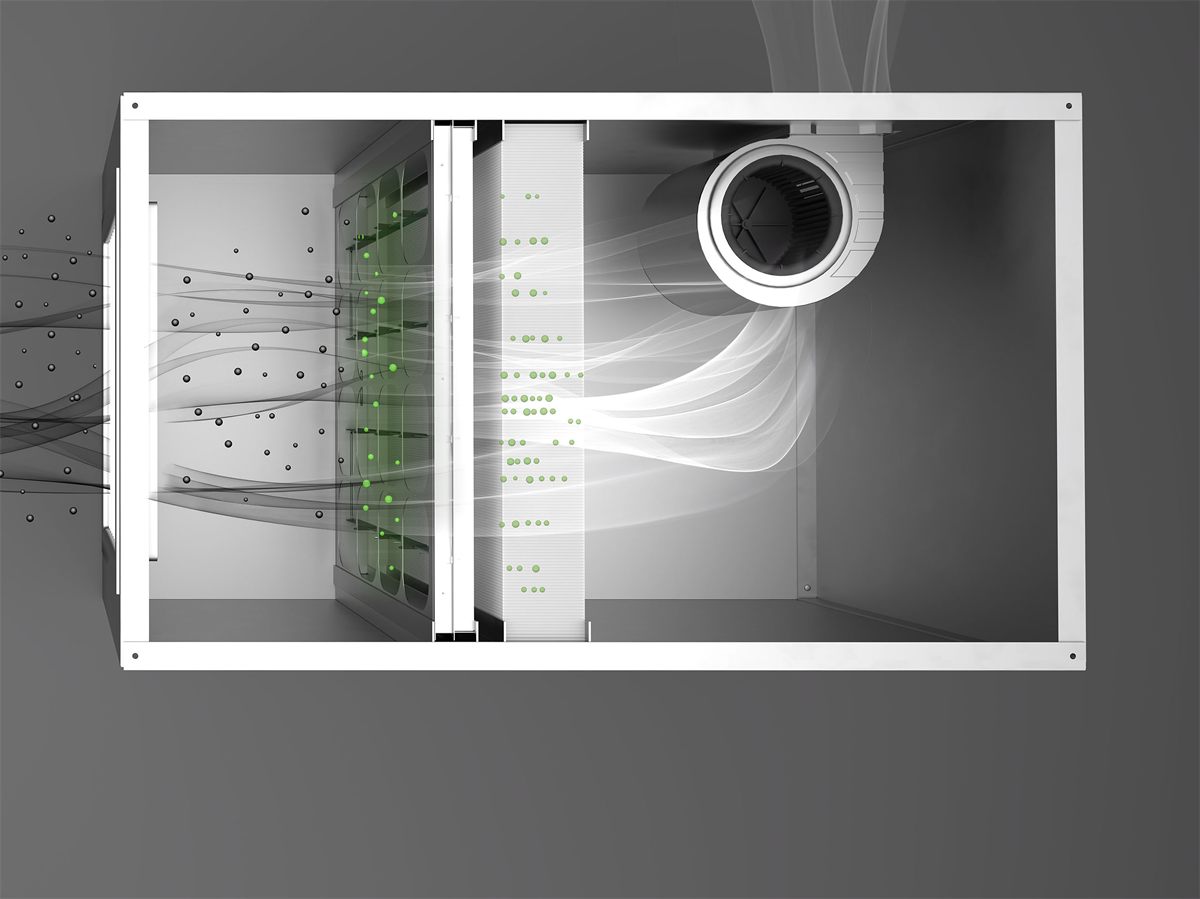

Une rupture technologique pour les CTA
La filtration de l'air représente 30 % de la consommation d'électricité d'un système de ventilation de bâtiment. Les filtres jetables représentent une part significative de l'empreinte environnementale d'un bâtiment, en énergie comme en consommables.
L'E·Filter est l'aboutissement des développements des technologies électrostatiques pour la filtration de l'air : ionisation sans ozone, collecte électrostatique sans risque de décharge, matériaux à faible empreinte environnementale.
Efficacité validée au CETIAT
Mesures d'efficacité réalisées selon la norme ISO 16890 par un laboratoire indépendant.
Gain énergétique, retour sur investissement rapide
Des pertes de charge divisées par cinq allègent d'autant la consommation du ventilateur.
Possibilité d'augmenter le débit de ventilation
La marge de pression récupérée peut être réinvestie dans le renouvellement d'air.
Exploitation simplifiée
Maintenance réduite et suppression des contraintes de gestion du parc de filtres jetables.
Durée de vie de dix ans et sécurité d'utilisation
Collecte électrostatique sans risque de décharge, émissions d'ozone inférieures à 1 ppb.
Filtres et purificateurs d'air conçus et fabriqués sur le site TEQOYA en Gironde, sous brevets d'ionisation sans ozone conciliant qualité de l'air intérieur et qualité environnementale des bâtiments. Cette technologie est un co-développement TEQOYA — ADDAIR.
Tests documentés en conditions réelles
Deux déploiements industriels indépendants confirment les performances de l'électrofiltration TEQOYA.
Collège Paul-Émile Victor (Gironde)
E·Filter face à un filtre à poche F7 sur une CTA de 2 800 m³/h
- Retrofit sans modification de la CTA (595 × 595 mm)
- Pertes de charge mesurées : 30 Pa après 4 mois
- Gain de débit d'air : +10 %
- Réduction de la puissance ventilateur : −20 %
Secteur éducation · Département de la Gironde
Projet ADEME TERScIAirE (LOCIE / ALDES)
E·Filter en caisson ALDES 350 m³/h, testé pendant 6 mois sans entretien
- Efficacité de filtration : ePM1 = 95 %
- Pertes de charge : environ 15 Pa
- Ozone : < 1 ppb
- Performance stable sur 6 mois
Recherche & tertiaire · LOCIE / ADEME

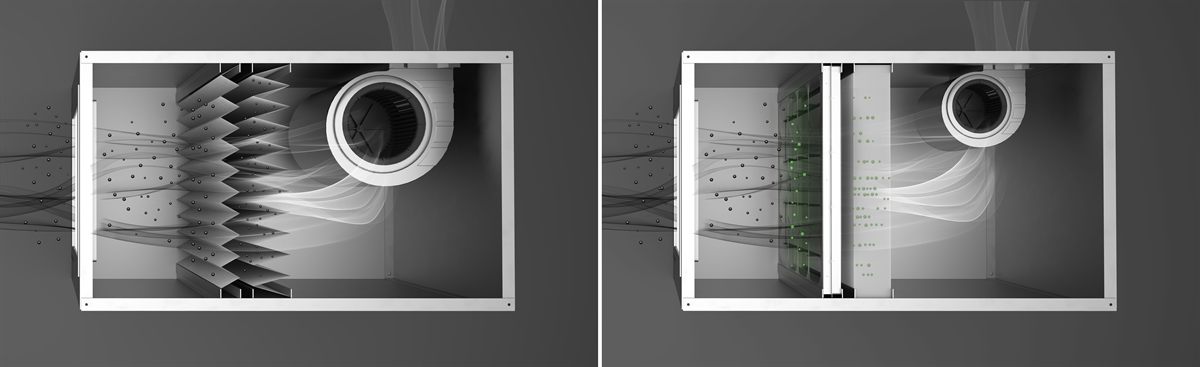

E·Filter face aux filtres mécaniques
Comparaison entre l'E·Filter TEQOYA et les filtres à média conventionnels.
| Critère | E·Filter TEQOYA | Filtre à média (F7–F9 selon EN 779) |
|---|---|---|
| Efficacité de filtration (ePM1) | 60–95 % selon classe | 50–95 % selon classe |
| Pertes de charge | Très faibles : 20–40 Pa | Élevées : 150 Pa et plus |
| Consommation ventilateur | −90 % face à un média équivalent | Poste énergétique majeur |
| Consommables et déchets | Zéro : filtre lavable | Remplacement 2 fois par an |
| Empreinte carbone sur 10 ans | Environ 500 kg CO₂eq | Environ 5 000 kg CO₂eq et plus |
| Émissions d'ozone | < 1 ppb | Neutre |
| Stabilité dans le temps | Pertes de charge stables | Pertes de charge croissantes, donc consommation croissante |
| Durée de vie | Environ 10 ans, garantie 5 ans | 6 mois par filtre |
Spécifications techniques
E·Filter HVAC — électrofiltres pour systèmes de ventilation, remplaçant pré-filtre et filtre fin en une solution unique.
| Débit d'air | Jusqu'à 3 600 m³/h (section 592 × 592 mm) |
|---|---|
| Section | 592×592 / 592×296 / 296×592 / 296×296 mm |
| Étage IO (ioniseur) | 48 mm (fixe) |
| Étage COLL (collecteur) | 96 mm (F7) / 150 mm (F8) / 200 mm (F9) |
| Pertes de charge | 20–60 Pa selon classe |
| Efficacité de filtration | ePM1 = 60–95 % (ISO 16890) |
| Émissions d'ozone | < 1 ppb (IEC 60335-2-65) |
| Puissance | 1 watt par filtre |
| Alimentation | 110–230 Vac, 50/60 Hz |
| Entretien | Aspirateur, tous les 6 mois |
| Durée de vie / garantie | Environ 10 ans / garantie 5 ans |
| Poids | 12 kg (configuration 592 × 592 mm) |
| Certifications | CE (sécurité + CEM) · ISO 16890 · IEC 60335-2-65 |
| Connectivité | GTB / BMS sur demande |
| Origine | France (TEQOYA + ADDAIR) |
Variantes catalogue
Nomenclature : TEQ-EF-{section}-{profondeur collecteur}-{étages solidaires ou séparés}, suivie du suffixe « br » pour les variantes avec bride 20 × 20 mm.
Exemple : TEQ-EF-6060-10-1br
| Classe | 30×30 900 m³/h 296 × 296 mm | 60×30 / 30×60 1 800 m³/h 592 × 296 mm | 60×60 3 600 m³/h 592 × 592 mm |
|---|---|---|---|
| F7 (ePM1 ≥ 60 %) | TEQ-EF-3030-10 144 mm | 30 Pa | TEQ-EF-6030-10 144 mm | 30 Pa | TEQ-EF-6060-10 144 mm | 30 Pa |
| F8 (ePM1 ≥ 80 %) | TEQ-EF-3030-15 198 mm | 45 Pa | TEQ-EF-6030-15 198 mm | 45 Pa | TEQ-EF-6060-15 198 mm | 45 Pa |
| F9 (ePM1 ≥ 95 %) | TEQ-EF-3030-20 248 mm | 60 Pa | TEQ-EF-6030-20 248 mm | 60 Pa | TEQ-EF-6060-20 248 mm | 60 Pa |
Options de configuration
- Structure
- Montage solidaire (-1) ou modules séparés (-2)
- Forme extérieure
- Sans cadre, ou avec cadre 20 × 20 mm (suffixe « br »)
- Matériau (classe feu)
- PP 3 mm (M4) ou PC 4 mm (M1)
- Connectivité
- GTB Modbus, GTB relais tout-ou-rien, ou supervision Wi-Fi TEQOYA
Options de forme

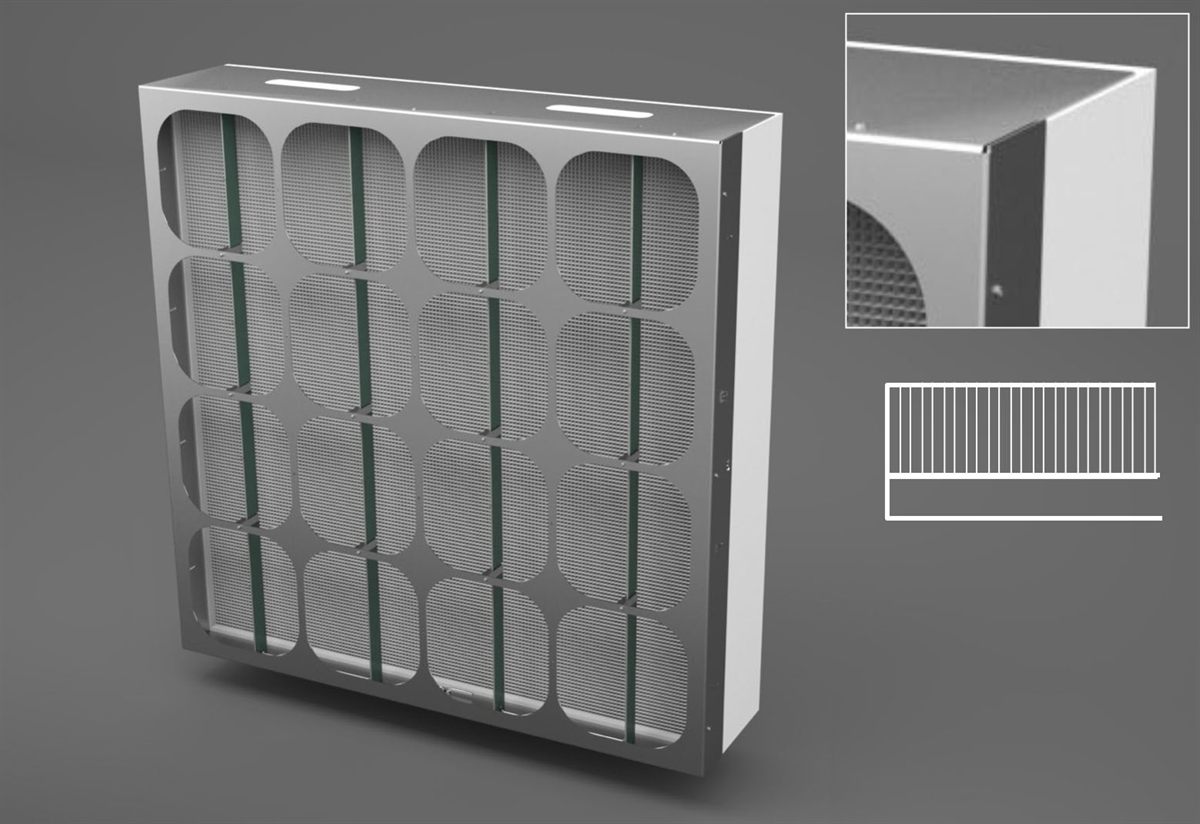

Étages solidaires (-1)
Ioniseur et collecteur en monobloc, pour un montage dans un seul logement d'épaisseur minimale 150 mm.

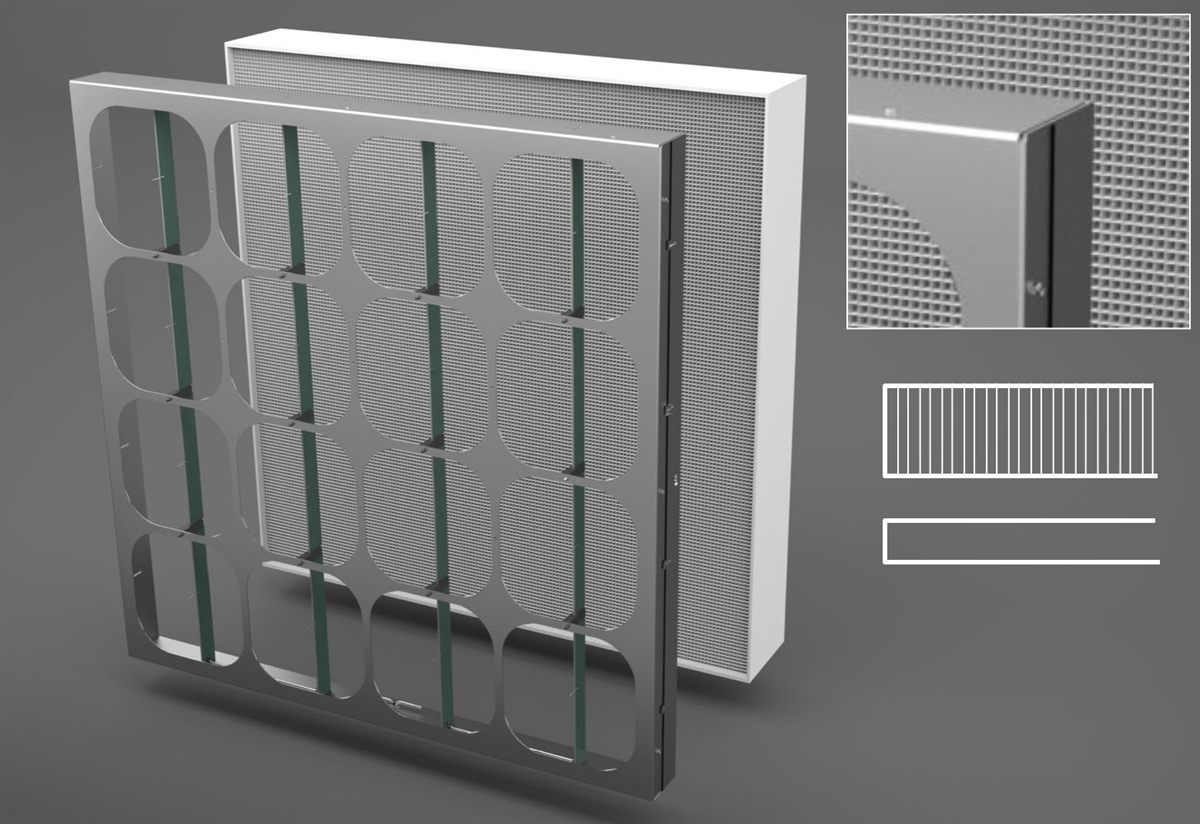

Étages séparés (-2)
Ioniseur et collecteur montés dans deux logements, typiquement ceux prévus pour le pré-filtre et le filtre fin.
Sans bride
Montage direct dans le logement de filtre existant.

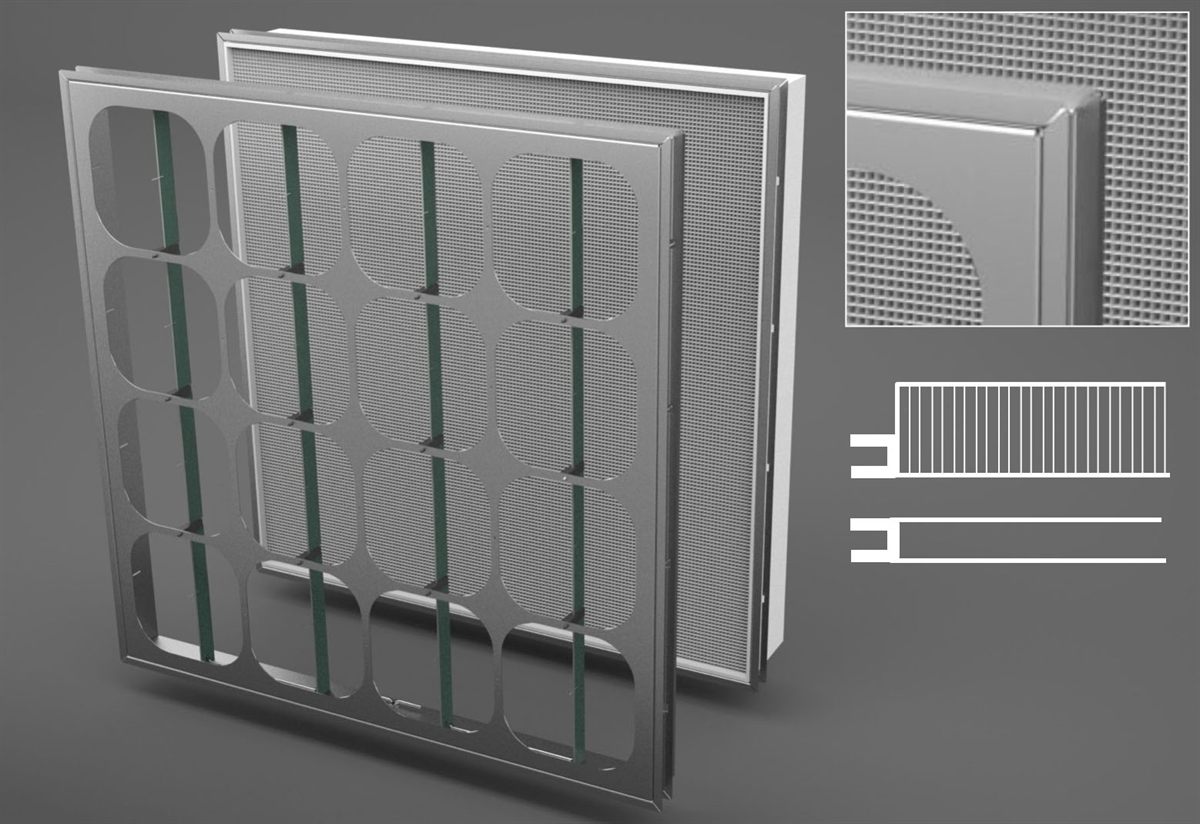

Avec bride
Montage sur rail, grâce au cadre périphérique de 20 × 20 mm.
Intéressé par l'E·Filter TEQOYA ?
Brochure technique, rapport de test, devis ou accompagnement à la prescription : notre équipe vous répond.
